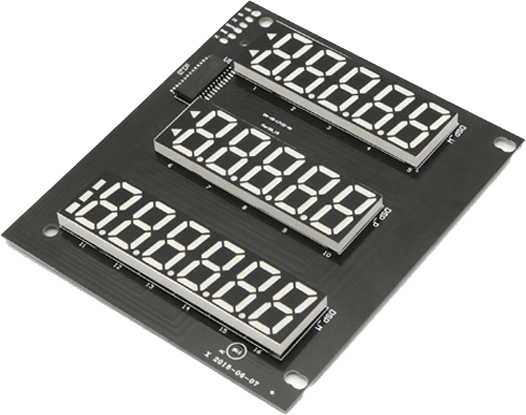

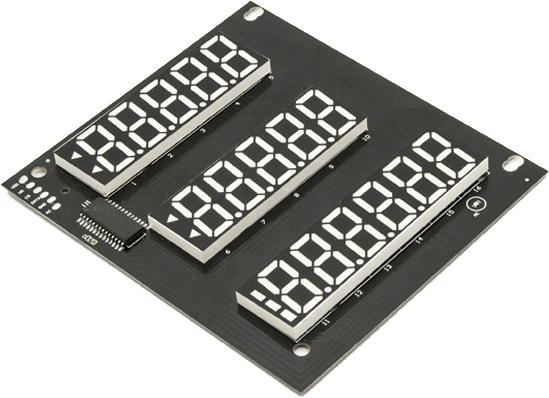

這是一款生產工藝流程簡單、成本低、質量穩定的數碼顯示板。本顯示板采用單面板，由貼片led燈作為基本發光體，搭載我們自主研發的數碼單色顯示驅動SDI1608。產品性能優良，主要應用電子秤的數碼顯示外設，也可適用于其他小型電子類產品的顯示外設，質量穩定可靠。
產品專利號：ZL201620571844.6 CN201621484856.1
● 利用成本低的單面板實現
● 采用SMD全貼片工藝
● 生產流程簡單、維修方便快捷
● 性能穩定可靠

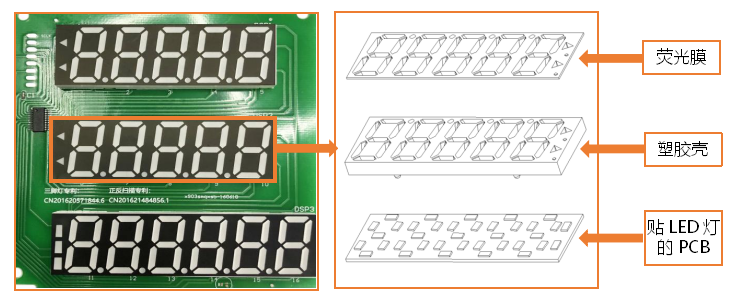

如上圖所示，左邊為實際生產出來的顯示板，右邊為顯示板5位數碼顯示內部結構。貼片發光二極管作為顯示發光體，與塑料殼和熒光膜組成一個5位一體數碼管。貼片二極管采用我們的專利發光二極管，以配合我們的驅動IC實現單面板走線。如果有哪一個段位的燈壞了，我們只需要把殼子取下來，換掉那個燈，即可修好。
