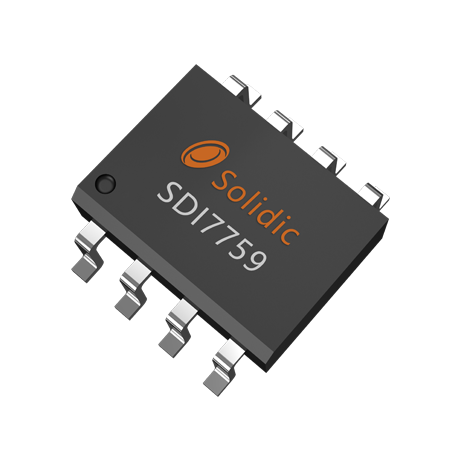

SDI7759

SDI7759系列是一種高準確度電能測量集成電路，由于設計時考慮了各種應用環境，因而其具備：高電源抑制比、低功耗、外置晶振、精確的相位補償，這些都使得 SDI7759A 能應用于成本更低的方案中，并能保證相當?shù)木取?

內部相位補償電路采用芯祺科技專利技術，使電壓和電流通道的相位始終精確匹配，50/60Hz輸入信號有很好的效果。

內部空載閥值特性保證SDI7759A 在空載時沒有潛動。

SDI7759內置電源監控電路。當電源電壓小于4V 時,SDI7759A 保持在復位狀態, F1、F2和CF無輸出。

在線詢價在線詢價

產品描述資料下載樣品申請

產品描述

產品特性

● 高準確度：
對50 / 60Hz 在500：1 的動態范圍內，誤差小于0.1%；
● 更適合低成本方案：
高電源抑制比，電源跳變帶來的誤差≤0.05%；
低功耗，5V單電源供電低，工作時功耗≤20mW；
可在保證精度的前提下采用成本更低的電源電路方案。
● 內置晶振
● 通道相位補償
內置相位補償功能，電流電壓通道相位精確匹配。
輸入信號頻率的影響，50 / 60Hz相位均有很好的匹配度。
● 集成高精度、高穩定2.5V 基準電壓源，絕對偏差小于±5%，溫度系數小于±25ppm/℃；
● 低閾值啟動，啟動電流≤0.4% Ib
● 片內集成防潛動功能

● 內集成電源電壓檢測電路，電源低至4V 時，芯片復位，停止工作；

● 電流通道固定16倍增益

● 采用SOP8封裝
