LCD液晶顯示屏的兩種驅動方法
LCD液晶顯示屏的驅動就是用來調整施加在液晶器件電極上的電位信號的相位、峰值、頻率等，建立驅動電場，以實現液晶顯示器件的顯示效果。LCD液晶顯示屏的驅動方式有許多種，常用的驅動方法有靜態驅動法和動態驅動法。下面就由小編為您介紹一下吧。
1、靜態驅動法
靜態驅動法是獲得最佳顯示質量的最基本的方法，它適用于筆段型LCD液晶顯示器件的驅動。這類液晶顯示器件的電極結構，當多位數字組合時，各位的背電極BP是連在一起的。靜態驅動法的電路中，振蕩器的脈沖信號經分頻后直接施加在LCD液晶顯示器件的背電極BP上；而段電極的脈沖信號是由顯示選擇信號與時序脈沖通過合成產生。
當某位顯示像素被顯示選擇時，該顯示像素上兩電極的脈沖電壓相位差180０，在顯示像素上產生2V的電壓脈沖序列，使LCD顯示像素呈現顯示特性；當某位顯示像素為非顯示選擇時，該顯示像素上兩電極的脈沖電壓相位相等，在顯示像素上合成電壓脈沖為0V，從而實現顯示的效果。這就是靜態驅動法。為了提高對比度，適當?shù)卣{(diào)整脈沖的電壓即可。
2、動態驅動法
當LCD液晶顯示器件上顯示像素眾多時（如點陣型液晶顯示器件），為了節省龐大的硬件驅動電路，在LCD液晶顯示器件電極的制作與排列上作了加工，實施了矩陣型的結構，即把水平一組顯示像素的背電極都連在一起引出，稱之為行電極；把縱向一組顯示像素的段電極都連起來一起引出，稱之為列電極。在LCD液晶顯示器件上每一個顯示像素都由其所在的列與行的位置唯一確定。在驅動方式上相應地采用了類同于CRT的光柵掃描方法。LCD液晶顯示的動態驅動法是循環地給行電極施加選擇脈沖，同時所有顯示數據的列電極給出相應的選擇或非選擇的驅動脈沖，從而實現某行所有顯示像素的顯示功能，這種行掃描是逐行順序進行的，循環周期很短，使得LCD液晶顯示屏上呈現出穩定的顯示，人們把液晶顯示掃描驅動方式稱之為動態驅動方式。
在一幀中每一行的選擇時間是均等的。假設一幀的掃描行數為N，掃描時間為1，那么一行所占有的選擇時間為一幀時間的1/N。在LCD液晶顯示的驅動方法中把這個值，即一幀行掃描數的倒數稱為液晶顯示驅動的占空比，用d表示。在同等電壓下，掃描行數的增多將使LCD液晶顯示的占空比下降，從而導致了變電場電壓有效值的下降，降低了顯示質量。因此隨著顯示屏的增大，顯示行的增多，為了保證顯示的質量，就需適度地提高驅動電壓或采用雙屏電極排布結構以提高電場的電壓有效值或提高占空比。
在動態驅動方式下，LCD液晶顯示器件某一位置上的顯示像素的顯示機理是由行選擇電壓與列顯示數據電壓合成實現的即要使一位置如（I，J）點顯示，就需要在第I列和第J行上同時施加選擇電壓，以使該點變電場達到最大。但是此時除（I，J）點外第I列和第J行上的其余各點也都承受了一定的電壓，把這些點稱為半選擇點，若半選擇點上的有效電壓大于閾值電壓時在屏上出現不應有的顯示，使對比度下降，這種現象叫”交叉效應”。
在動態驅動法中解決”交叉效應”的方法是平均電壓法，即把半選擇點和非選擇點的電壓平均化，適度提高非選擇點電壓來抵消半選擇點上的一部分電壓，使得半選擇點上電壓下降，提高顯示的對比度。由于電壓平均出現一個量叫偏壓比，用b表示。
LCD液晶模塊動態驅動波形可以從三個方面描述
（1）液晶模塊的驅動電壓（V液晶模塊）
LCD液晶模塊的驅動電壓為加在點亮部分的段電壓與公共電壓之差
（2）占空比（Duty）
為減少LCD液晶模塊上的電極數目，采用多路驅動，液晶模塊的電壓是交流波形，液晶模塊的占空比Duty即為高出點亮的閥值電壓的部分在一個周期中所占的比率。
（3）偏壓比（Bias）
LCD液晶模塊的驅動波形由幾級電平組成，為防止對比度不均勻，在不點亮象素對應的電極上仍加有一定電壓，這對降低點亮象素產生的交叉干擾和防止對比度不均勻很重要。LCD液晶模塊中非點亮象素（非選點）的電壓有效值與點亮象素（選擇點）電壓有效值之比（1/n）稱為偏壓比。
段碼液晶屏如何選擇驅動IC
段碼液晶屏的驅動步驟下面來介紹一下。
第一步，LCD段碼式液晶屏驅動的重要數值：工作電壓，占空比和偏壓比。這三個參數非常重要，都要滿足。
第二步，驅動方式：根據LCD的驅動原理可知，LCD像素點上只能加上AC電壓，LCD顯示器的對比度是COM腳上的電壓值和SEG腳上的電壓值之差，當這個電壓差大于LCD的飽和電壓就能打開像素點，小于LCD或者值電壓就能關閉像素點，LCD型MCU已經由內建的LCD驅動電路自動產生LCD驅動信號，因此只要I/O口能仿真輸出該驅動信號，就能完成LCD的驅動。
段碼式液晶屏幕主要有兩種引腳：COM和SEG，和數碼管很像，但是，壓差一定要有變化，例如第一時刻是正向的3V，那么第二時刻必須是反向的3V，注意一點，如果給段碼式液晶屏通直流電，不用多久屏幕就會廢了，所以千萬注意。

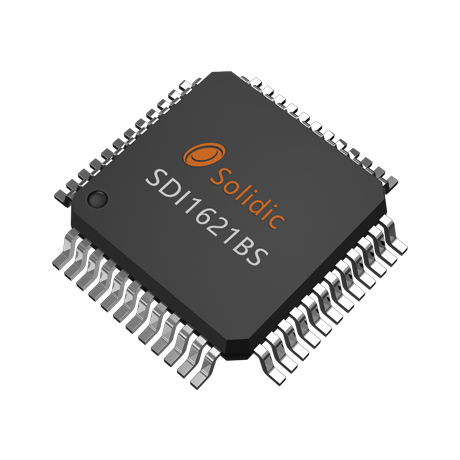

液晶顯示驅動IC-SDI1621 是一種LCD（液晶段碼顯示）驅動控制專用電路。內部集成有MCU 數字接口、數據鎖存器、LCD 驅動等電路。本產品性能優良，質量可靠。
